概述

电力电子的飞速发展，变频、整流、逆变等非线性负荷的广泛应用，给生产和生活带来了极大的便利，但同时对电能质量的影响和威胁与日俱增。当前电网电能质量问题主要表现为：功率因数不足、谐波污染、三相不平衡、电压偏低、无功快速变化和电压波动等。

世荣电力根据电网和用户的实际需求，提供先进的电能质量整体解决方案，对传统的无功补偿装置和谐波质量设备的设计不断创新和完善，同时结合电力电子技术，为用户提供更加全面、安全和可靠的电能质量产品。世荣电力拥有强大的技术团队，能够为用户提供最佳的解决方案。

GB/T14549-1993 《电能质量：公用电网谐波》
GB/T15543-2008 《电能质量：三相电压不平衡》
GB/T12325-2008 《电能质量：供电电压偏差》
GB/T12326-2008 《电能质量：电压波动和闪变》
GB/T18481-2001 《电能质量：暂时过电压和瞬态过电压》
GB/T15945-2008 《电能质量：电力系统频率偏差》
GB17625.1-2012 《电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）》
GB/T15576-2008 《低压成套无功功率补偿装置》

二．某现场分析

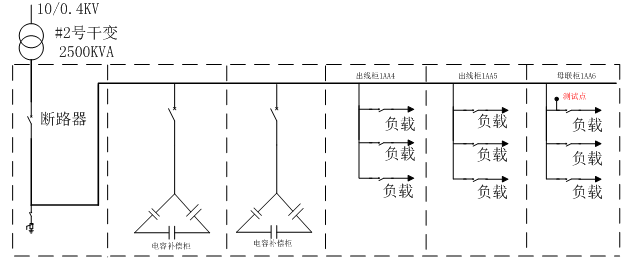

图：测试点示意图

安装方案

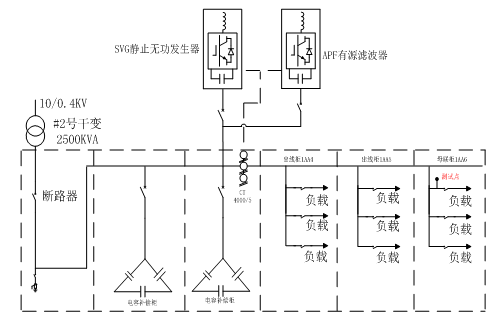

并入一次系统接线示意图

1）APF有源滤波器和SVG静止无功发生器并入一次系统图：

电能质量补偿柜接入说明：补偿在负载前端并入，补偿柜体共用一套CT电流互感器，电流互感器CT在并入点的后方负载的前端采样。
