供电的连续性和供电可靠性对很多生产制造业有着重大的意义。电力的短时供应中断或者由于供电质量变差导致工厂设备不能正常运行会给企业带来重大的经济损失。

为了尽量减少电压暂降等问题给生产带来的负面影响，对敏感负荷加装动态电压恢复装置（DVR）。动态电压恢复装置是一种有效的电压暂降解决设备，该设备能够快速有效的在出现电压暂降等供电质量问题时，将敏感设备转移到可靠的储备电源上供电，保证负荷连续正常运转而不被中断。

1.关于电压暂降

电压暂降的定义：电压暂降是指供电电压有效值在短时间内突然下降又回升恢复的现象。国际电气与电子工程师协会（IEEE)把这一现象称为电压凹陷(voltage sag)，国际电工委员会（IEC）标准中将这一现象称为电压骤降(voltage dip)。电压暂降的时间一般为10ms~1min。

电压暂降的危害：电压暂降会引起生产线上电机停机，变频器失压保护动作，可编程逻辑控制器（PLC）失灵，计算机存储数据丢失等事故，导致产品质量下降、生产停顿。严重情况下会造成机械设备损毁和电气设备烧毁，甚至导致人身安全事故。

2.遇到的问题

现场设备在内部供电系统双电源切换时，会造成短时的电压暂降，影响设备的稳定运行。

需要对上述生产线涉及到的重要设备进行电压暂降保护。

如现场的负载条件如下：

3.DVR电压暂降治理方案

和用户进行交流，确认敏感设备，可以有针对性的对具体设备进行保护。推荐在用电敏感设备就近安装动态电压调节器（DVR）设备，实现分布式的电压暂降保护，推荐保护时间选择1秒钟，即保护设备避免受1秒时间内的电压暂降影响。

方案：就地保护

该方案的优点是：

1、具有针对性对敏感设备就近治理，可精准解决敏感设备前端所有因电源和输配电原因造成的电压暂降问题；

2、现场安装相对容易，安装过程中只会就近设备有影响，不影响其他设备的生产，改造过程短，受影响范围小；

3、配合我司在整个DVR设备行业设备占地面积比较小的特点，可以在设备附近灵活的选择部署。

4.电压调节器DVR介绍

当供电线路出现电压暂降或电压浪涌，会给用电企业造成严重的供电安全隐患，严重时会造成财产和安全损失。通过使用动态电压恢复装置可以降低生产安全隐患甚至是避免相关损失。

动态电压恢复装置（DVR）是一种新型的电力电子设备。该种新型设备应用了最新的电力电子半导体技术和控制技术，通过两种技术的结合来保障用户的用电安全。DVR通过使用国际领先的DSP/FPGA/CPLD等控制芯片实时监测供电电压质量，当监测到电压出现瞬降或浪涌后，调节器能够瞬间将后端设备的供电切换到由逆变器供电，从而确保后端的敏感设备供电不受影响。动态电压调节器的控制和关断由软件控制，其典型切换时间能够被控制在1毫秒以内，保证设备供电不间断。用户可根据自身要求选择超级电容或锂电池作为后备供电能源，后备供电的时间可根据超级电容或电池容量决定。

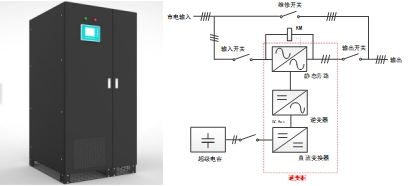

产品结构图
